블랙웰이란

엔비디아(NVIDIA)가 2024년 공개한 블랙웰(Blackwell)은 차세대 인공지능 연산용 GPU 아키텍처의 이름입니다. 여기서 말하는 블랙웰은 인물 이름이 아니라, AI 산업의 패러다임을 바꿔놓을 최신 GPU 플랫폼을 의미합니다.

블랙웰이란

이 블랙웰 아키텍처는 기존 세대인 호퍼(Hopper)의 뒤를 잇는 구조로, 초거대 AI 모델 학습을 위해 개발된 세계 최고 수준의 칩셋이며, 현재 전 세계 AI 연구소와 클라우드 기업들이 주목하고 있습니다.

---

엔비디아 블랙웰의 등장 배경

최근 몇 년 사이 인공지능 산업은 급속도로 성장했습니다. ChatGPT, Gemini, Claude 등 수십억~수조 개의 파라미터를 가진 초대형 모델들이 등장하면서, AI 학습에 필요한 연산량은 폭발적으로 증가했습니다.
기존의 GPU 기술로는 이 방대한 데이터를 빠르게 처리하기 어렵고, 전력 소모도 감당하기 어려웠습니다.
이러한 한계를 극복하기 위해 엔비디아는 새로운 칩 구조를 설계했는데, 그것이 바로 블랙웰 아키텍처(Blackwell Architecture)입니다.

‘블랙웰’이라는 이름은 수학자 데이비드 블랙웰(David Blackwell)의 이름에서 유래했습니다. 그는 통계학과 게임이론, 정보이론의 거장으로, 불확실한 상황에서 최적의 결정을 내리는 원리를 연구했습니다. 엔비디아는 그의 업적처럼, 효율적인 정보 처리와 학습의 최적화를 상징하기 위해 이 이름을 붙였습니다.

---

블랙웰 아키텍처의 주요 특징

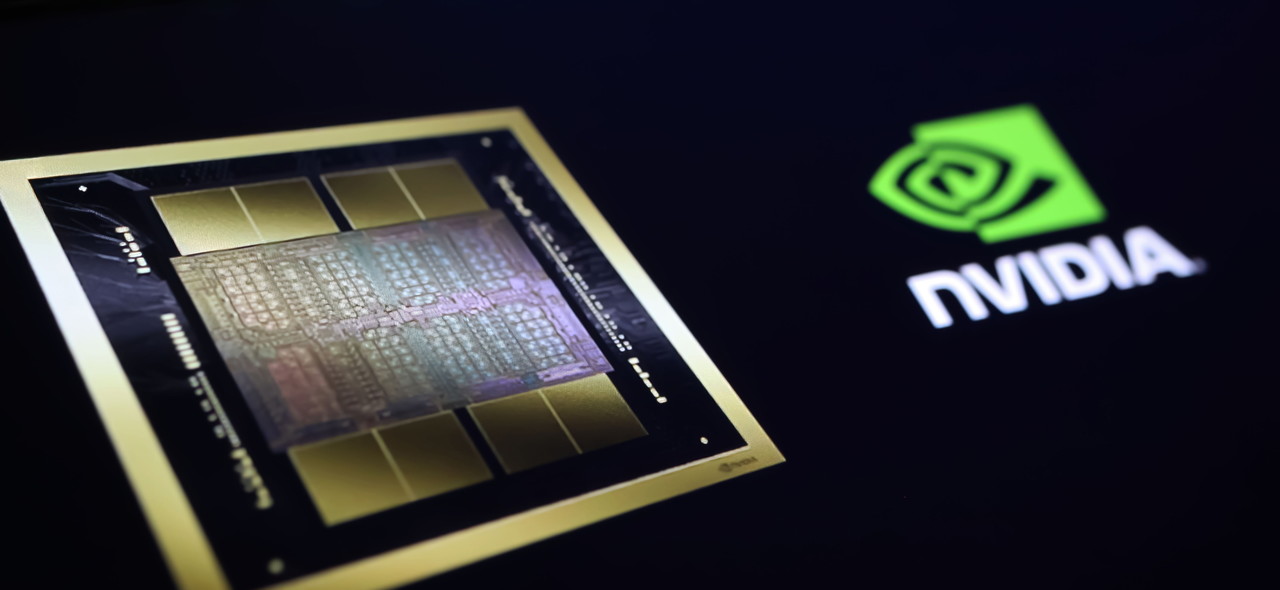

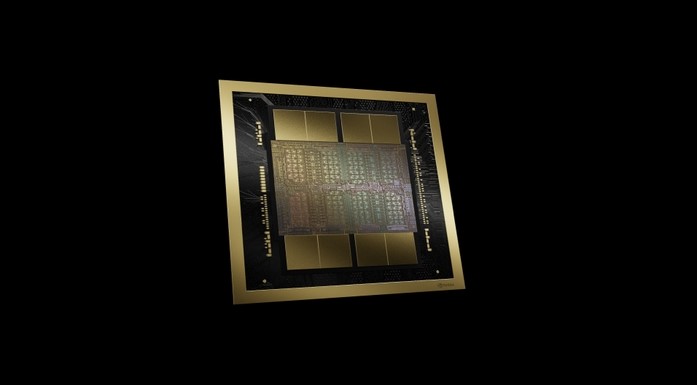

1. 듀얼 다이(Dual-Die) 설계 구조

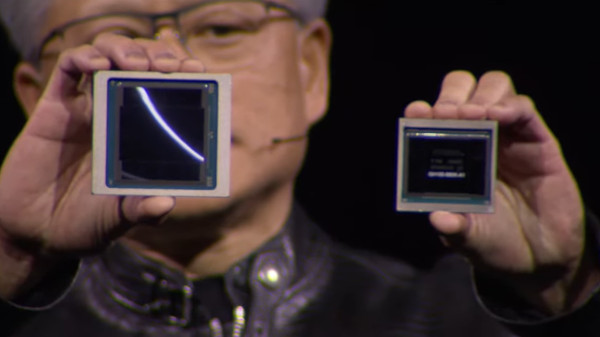

블랙웰의 가장 큰 특징은 두 개의 GPU 다이를 하나로 통합한 설계입니다.
이 구조는 GPU 간의 물리적 한계를 넘어, 하나의 거대한 칩처럼 동작하게 만듭니다.
이를 통해 데이터 전송 속도와 연산 효율이 극대화되며, 기존 호퍼 대비 약 2.5배 이상의 성능 향상을 이뤘습니다.

2. 고효율 연산 및 저전력 설계

AI 연산은 막대한 전력을 소비하지만, 블랙웰은 전력 소모를 약 25~30% 절감하면서도 처리 속도를 대폭 향상시켰습니다.
이는 대규모 데이터센터의 에너지 부담을 줄이면서, 더 빠르고 안정적인 AI 학습 환경을 제공합니다.
엔비디아는 이 기술을 통해 "성능과 친환경을 동시에 달성한 AI 엔진"을 만들었다고 평가합니다.

3. HBM3e 메모리 채택

블랙웰에는 최신 HBM3e(고대역폭 메모리)가 탑재되었습니다.
초당 10테라바이트(TB/s)에 달하는 데이터 전송 속도를 지원하며,
이로써 GPT-5나 Claude 4 같은 초거대 모델을 학습할 때 발생하는 메모리 병목 현상을 획기적으로 줄였습니다.

4. NVLink 5.0으로 GPU 간 초고속 연결

엔비디아의 독자적 기술인 NVLink 5.0은 블랙웰의 핵심 요소 중 하나입니다.
이 기술을 통해 GPU 간 데이터 교환 속도는 최대 1,800GB/s에 달합니다.
즉, 수천 개의 GPU가 하나의 시스템처럼 연결되어 대규모 병렬 연산을 수행할 수 있습니다.

5. 강화된 보안 및 데이터 보호

블랙웰은 GPU 칩 내부에 하드웨어 수준의 보안 격리 기능을 도입했습니다.
이는 AI 학습 과정에서 민감한 데이터가 외부로 유출되는 것을 방지하며,
특히 금융, 의료, 국방 등 보안이 중요한 분야의 기업들에게 큰 신뢰를 주는 요소입니다.

---

호퍼(Hopper)와의 비교 – 진화의 차원

구분	호퍼	블랙웰
출시년도	2022년	2024년
트랜지스터 수	약 800억 개	약 2,000억 개
연산성능 (FP8 기준)	약 1,000 TFLOPS	약 20,000 TFLOPS
메모리 대역폭	약 3TB/s	약 10TB/s
NVLink 버전	4.0	5.0
전력 효율	기존 대비 100%	약 30% 개선

이 비교표에서 알 수 있듯, 블랙웰은 단순한 업그레이드가 아니라 세대 교체급 기술 도약입니다.
이전 세대가 데이터 연산 중심이었다면, 블랙웰은 AI 모델 전체를 학습·추론·분석까지 통합적으로 처리하는 차세대 아키텍처로 설계되었습니다.

---

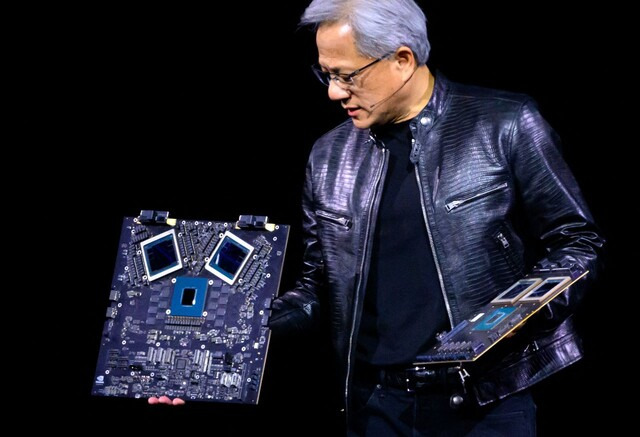

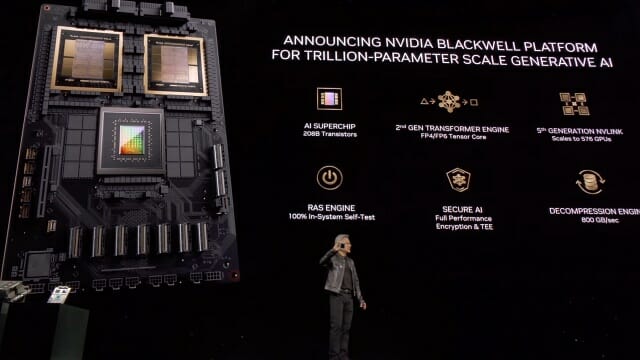

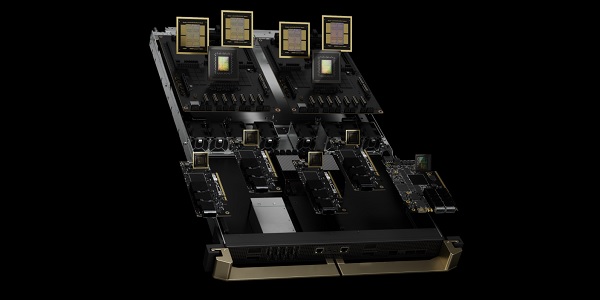

GB200 슈퍼칩 – 블랙웰의 완성형

엔비디아는 블랙웰 아키텍처를 기반으로 한 GB200 슈퍼칩을 함께 공개했습니다.

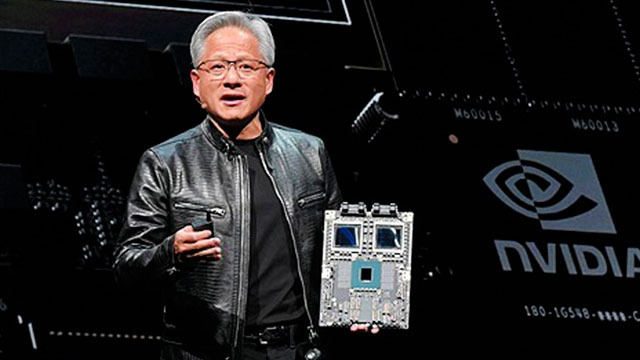

GB200은 두 개의 B200 GPU와 하나의 Grace CPU를 결합한 시스템으로,
AI 훈련(Training)과 추론(Inference)을 동시에 수행할 수 있는 세계 최강 AI 전용 칩입니다.

이 칩은 DGX GH200 슈퍼컴퓨터 시스템의 핵심으로 사용되며,
최대 576개의 GPU가 NVLink로 연결되어 단일 AI 모델을 학습할 수 있습니다.
이로써 1초에 1000조 번 이상의 연산을 수행할 수 있는,
사실상 AI 초연산 시대의 핵심 엔진이라 평가받습니다.

---

블랙웰이 불러온 변화

1. AI 학습 속도의 혁신적 단축
   • 기존 대비 최대 5배 빠른 속도로 대형 모델을 학습할 수 있습니다.
   • 예전에는 수개월이 걸리던 모델 학습이 이제 몇 주 만에 가능해졌습니다.

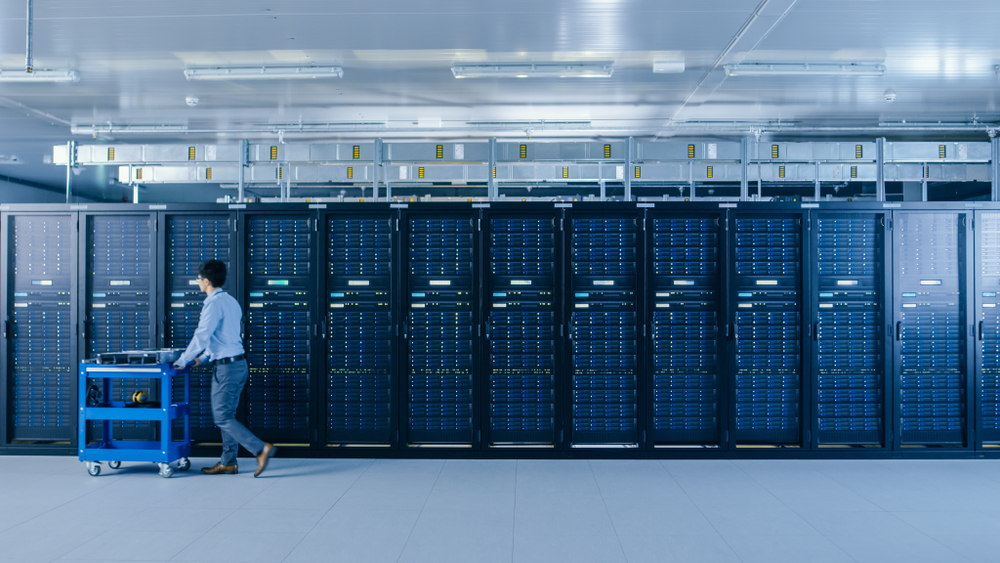

2. 데이터센터 구조의 변화
   • 블랙웰은 CPU 중심의 서버 구조를 GPU 중심으로 완전히 전환시켰습니다.
   • 구글 클라우드, 마이크로소프트 애저, 아마존 AWS 등이
     이미 블랙웰 기반 서버 인프라 도입을 진행 중입니다.
3. AI 추론 비용 절감
   • 서비스 단계에서의 AI 연산 효율이 높아져, 기업의 운영 비용이 줄어듭니다.
   • 특히 AI 챗봇, 음성 비서, 이미지 생성형 모델 서비스의 비용 부담이 크게 완화됩니다.
4. 산업 전반의 경쟁 구도 재편
   • 블랙웰 출시 후 AMD, 인텔, 구글 TPU 등 경쟁사들이
     새로운 대응 기술을 내놓고 있으나, 여전히 엔비디아가 시장을 주도하고 있습니다.

---

블랙웰의 의미

블랙웰은 단순한 GPU의 이름이 아닙니다.
그것은 AI 산업의 속도, 효율, 지능을 다시 정의한 상징적 이름입니다.
이 기술은 인간의 언어를 이해하고, 이미지와 사운드를 해석하며,
나아가 인간의 창의력까지 모사할 수 있는 차세대 AI의 기반이 됩니다.

엔비디아 블랙웰은 “AI가 인간의 지식을 학습하는 방식” 자체를 바꾸는 혁신이며,
앞으로 모든 AI 기술의 중심에 자리하게 될 것입니다.

---

결론

엔비디아가 선보인 블랙웰(Blackwell)은 인공지능의 미래를 이끌 새로운 엔진입니다.
초거대 모델의 연산 속도를 비약적으로 높이고, 전력 효율과 데이터 보안을 개선하며,
AI의 학습부터 실행까지 전 과정을 혁신적으로 변화시켰습니다.
이제 블랙웰은 단순한 반도체가 아니라, AI 시대를 가속시키는 핵심 인프라로 자리잡고 있습니다.

---
